Автор Тема: Моё видение малой экспедиционной яхты  (Прочитано 72 раз)

Оффлайн Craus

  • Ветеран
  • *****
  • Карма: +8/-0
    • Просмотр профиля


Давно хотел изложить мысли об экспедиционном паруснике. Каждый по своему видит идеальное судно. Я не претендую на какую бы то нибыло объективность и рассуждаю исключительно об «идеальном парусном судне, каким его вижу я».  Любая обоснованная критика приветствуется))

1. Вопросы формы: катамаран или монокорпус, киль, руль, надстройка

Можно много говорить о достоинствах катамаранов (например, малая осадка, или там много места — хотя это достаточно спорный момент, ибо корпуса катамарана узки и тесны, а место много только в салоне), однако катамараны имеют главный и неизбывный недостаток- они гораздо менее живучи и не встают на ровный киль сами в отличии от классической яхты с тяжелым балластным килем. Поэтому вопрос «кат или однокорпусник» я даже не рассматриваю — если есть вероятность попасть в шторм- я хочу попасть туда на монокорпусной  яхте, а не на кате.

1.1. Киль, руль, привод

Живучесть яхты подразумевает длинный киль, защищающий вал с винтом; и руль, опирающийся на продолжение нижней килевой линии. Такая конфигурация наиболее живуча как при столкновении с контейнером, так и при ударе о риф. Ведь ничего нету печальнее и смешнее отвалившегося плавникового киля с балластом:



Также я не вижу возможности использовать в качестве движителя сэйлдрайв из-за его сложности, низкой ремонтопригодности и необходимости прорезать в корпусе огромное отверстие для его установки. Классическая дейдвудная труба, вставленная в варенную в корпус стальную трубу, гораздо более надежна. Кстати, по деньгам эти два варианта равнозначны — хорошая валолиния стоит даже дороже.

1.2. Один киль или два

Сделать яхту с двумя килями было очень соблазнительно. Особенно, если решиться ставить два двигателя и две валолинии, ну и два пера руля. Два киля позволят не только не бояться отливов, но и использовать их для обслуживания подводной части, экономя деньги на вытаскивании яхты из воды:



Однако у двухкилевых яхт меньшие критические углы крена не только из-за более высокого центра тяжести, но и из-за геометрии килей относительно корпуса. Таким образом, двух килевой вариант не рассматривался. Также по здравому рассуждению я пришел к выводу о том, что время отлива слишком коротко для каких либо серьезных операций на корпусе- замена валолинии, пескоструйка или окраска. А кренгование (чистка корпуса от наросшей живности) можно сделать и шваброй с тузика))

1.3. Надстройка или ровная палуба

Надстройка. Как сказал один умный человек- это только начитавшись романтических книжек по молодости охота стоять за штурвалом окутанным ледяными брызгами))

Надстройка как у Наутикета меня радует:



Хотя должен сказать, что буксир на заднем плане с краном- тоже очень не плох))

Двери в надстройку снаружи хочется антивандальные и герметичные настолько, насколько это возможно. Ясное дело, что двери ВГН я ставить не буду))

2. Материал корпуса: пластик, дерево, алюминий, сталь

Я являюсь большим противником стеклопластиковых корпусов. Слишком много историй про пузыри воздуха, которые не удалили при производстве и которые стали концентраторами напряжений и, в последствии, местом возникновения серьезных корпусных проблем. Слишком много историй про осмос, слишком неремонтопригодный материал. Слишком примитивная технология при самостоятельном производстве — хотя, надо отдать должное, что при правильном подходе , правильных компонентах (тканях и клеях), делая толщину побольше, и не ленясь выглаживать сэндвич из стеклоткани и эпоксидки — наверное,  можно добиться создания безпроблемного корпуса. Однако я не считаю стеклопластик домашнего производства чем-то серьезным, как впрочем и пластик серийных лодок типа Баварии. Естественно, углепластиковые корпуса, строящиеся для Volvo Ocean Race, и стоящие миллионы долларов, не в счёт.

Некоторое время назад (в 2005-2007 годах) я всерьёз рассматривал возможность постройки корпуса из дерева. Большое влияние на меня оказали статьи и построенные корпуса Юрия Ершова. Например, вот его Ersh 462 (подробно тут):



и еще:



Также, благодаря ему, рассматривал вариант использования на яхте подвесных моторов большой мощности в специальных колодцах. Однако, сейчас Юрий прекратил подобное строительство, купил 50-футовую Бенето и обучает юных капитанов где-то на Средиземке. Со временем, я отказался от мыслей о деревянном корпусе.

Если не пластик и не дерево — значит металл. Это или сталь или алюминий. Ну бывает еще титан, но это скорее исключение из правил. Алюминий дорог, сварка алюминия гораздо менее предсказуема, нежели сварка стали. Но это все я узнал позже, когда пошел учиться на сварщика. К металлическому корпусу я пришел спонтанно, наткнувшись на сайт нашего соотечественника, ныне гражданина Канады Аркадия Полякевича, где он замечательно рассказывал о том как строил стальной корпус по проекту Брюса Роберта Вояджер-388:



Узнав, что Аркадий- мой коллега- системный администратор — я подумал, что стальной корпус- не так уж и страшно, должно быть))

2.1. Прочность корпуса

Экспедиционная яхта должна без риска для целостности корпуса выдерживать столкновение со льдинами и притопленными контейнерами, иметь возможность ложиться на бок в случае, если ее экипаж проморгает отлив или она будет выброшена на берег штормом вот так:



или так:



Корпус должен иметь достаточную прочность, чтобы противостоять разламыванию в прибое на рифе вот так:



и иметь достаточную условную герметичность, чтобы не быть затопленным при лежании в прибое на боку.

2.2. Ремонтопригодность

Из всех  конструкционных материалов  (которые подходят для постройки корпуса яхты)  самым ремонтопригодным является обычная черная сталь. Ее можно заварить в любых условиях и я смогу это сделать. Даже под водой (со временем). А вот сможет ли кто-либо заклеить пробоину в стеклопластике под водой — это скорее не вопрос, это скорее насмешка.

3. Размеры

Размеры лодки, на мой взгляд, должны определяться величиной экипажа, который постоянно будет проживать на судне, количеством и размером двигателей и оборудования, которые предполагается иметь и использовать, размером топливных и прочих танков. Однако, по факту, размеры определяются исключительно и только финансовыми ограничениями — каждый метр длины прибавляет существенный процент как к стоимости корабля, так и к стоимости его последующей эксплуатации. Во всяком случае это верно для меня- я не могу позволить себе построить лодку размером больше, чем необходимо, поэтому речь буду вести о судне размером 13.2-13.4 метра (43-44 фута), хотя считаю, что для моих целей оптимальной была бы лодка размером 15-17 метров (49-55 футов).

3.1. Место для экипажа и гостей

Я считаю, что человек, живущий на яхте длительное время — хотя бы месяц, не говоря уже о полугоде и более — должен иметь возможность комфортабельно спать, уединиться при необходимости, комфортабельно ходить в туалет, осуществлять меры гигиены и принимать теплый душ. Особенно это важно при наличии маленьких детей. Также каждый человек, находящийся на борту лодки должен иметь возможность находиться в двух закрытых от непогоды местах не мешая окружающим — например, на своей койке в каюте и в общем салоне, а также на открытом воздухе -такая возможность менять дислокацию очень полезна когда люди находятся в ограниченном и замкнутом пространстве.

Основным и постоянным экипажем я вижу семейную пару с  детьми. Также предполагается частое нахождение на борту второй семьи — друзей или родственников. Имея в виду вышесказанное, я считаю что на подобной лодке должно быть три жилых помещения — большая хозяйская каюта в корме, детская каюта  и каюта для гостей. Также должно быть два просторных гальюна с душем и теплой водой.

3.2. Место для мотора или машинное отделение

Прежде чем рассуждать о величине машинного отделения (МО), хочу начать немного издалека — с выбора мощности мотора и количества двигателей. Для хода парусного судна  на максимальной водоизмещающей скорости большой мощности мотора не нужно. Например для моих 13 метров максимальная скорость, ограничиваемая длиной корпуса составляет примерно 15 километров в час. Чтобы толкать посудину весом в 15 тонн с такой скоростью достаточно и 40-50 лошадиных сил.

Однако, бывают ситуации, когда мощность двигателя и упор винта будут играть не на скорость судна, а на его выживание — например, при попадании в полосу прибоя. Вот, например, так:



Именно для таких ситуаций, а также из соображений дублирования мотора и всей ходовой части на случай поломки, хочется иметь два мощных дизеля и две валолинии с гребными винтами с хорошим упором.  Для судна размером 15 метров я бы хотел иметь два дизеля по 100-120 лошадиных сил. По хорошему также нужно иметь винты с регулируемым шагом — это позволит выставлять оптимальные параметры при различных режимах эксплуатации.

Сразу скажу, что сделать так, как я считаю нужным у меня не получилось опять же из-за финансовых ограничений — два дизеля  влекут за собой не только две валолинии, но и серьезное увеличение размеров судна. Я остановился на одном новом китайском дизеле для буксира мощностью 65-70 л.с.

Теперь плавно вернемся к размеру МО и его компоновке. Я считаю, что машинное отделение нужно. Оно должно быть достаточно просторным, чтобы обеспечивать доступ к мотору со всех сторон — вы это обязательно оцените, когда дело дойдет до разборки мотора)) Прятать двигатель под лестницу и застраивать его со всех сторон стенами кают — это замечательно лишь для чартерных лодок:



при такой компоновке чтобы подлезть к мотору придется разобрать кучу обстройки со всех сторон. А это отнюдь не будет способствовать ни проведению профилактики двигателя, ни его хорошему охлаждению.

Также в МО должно быть место для расходного бака горючего и развитых систем фильтрации и обезвоживания топлива — если этого не делать, то вероятность в ближайшем будущем оценить просторность МО при разборке дизеля  сильно возрастает))

3.2.1. Возможность съема двигателя

Начитавшись многих наших путешественников, которым довелось ремонтировать дизель своими силами и которые испытывали сильные неудобства из-за того, что нет возможности целиком вытащить дизель, я решил что неплохо такую возможность иметь — люки на болтах в потолке МО и в крыше надстройки позволят вынуть весь двигатель краном или даже собственным гиком.

3.3. Место для топлива

Я хотел изначально иметь запас хода на 4000 миль под мотором на тот случай если произойдет какая-то сильно-страшная беда- например будет потеряна мачта у берегов Антарктиды и ей будет зашиблен капитан. Хрупкая девушка при таком раскладе включает мотор и нормально выгребает до Европп. Однако лодка оказалась меньше, чем хотелось и танки под топливо вмещают лишь 2.1 куба плюс расходный бак литров на 300-400. Итого 2.5 тысячи литров.

Мой двигатель TDME 4105C — 70 л.с./52КВт — по паспорту потребляет 245 грамм/КВт*час, Считая, что в обычном режиме он жрет треть от заявленного — получаем 3.4 литра в час, или 82 литра в сутки. Таким образом расход топлива составляет, например, 35 литров на 100 км при скорости 10 кмч, или например 50 литров на сто километров при 7 кмч, что соответствует дальности хода от 7 до 5 тысяч километров (3700-2700 миль). Расчет явно приблизителен и может скорректироваться как в одну, так и в другую сторону. Также тут не учтено потребление солярки на обогрев и приготовление еды.

3.4. Место под оборудование и снаряжение

Начнем с удобств. Не всякая марина, а уж тем более не всякая якорная стоянка расположена рядом с недорогим супермаркетом. Зачастую как раз наоборот. А чтобы добраться до нормального магазина надо или идти пешком- например километров 20-30, или вызывать такси. Вы когда-нибудь ездили на такси в европпах? Впечатление такое, что в ценник кроме собственно поездки включены не только массаж, но и некоторые дополнительные услуги, о которых в приличном обществе говорить не принято)) Таким образом я пришел к необходимости иметь на борту собственное средство передвижения. Я честно был бы не против возить с собой свою Ниву, однако габариты не позволяют, да и разгружать както не очень удобно)) Поэтому вместо нивы будет скутер и небольшая кран-балка для манипуляций с ним.  Место- в самой корме.

Далее. Необходимое оборудование для саморемонта и подработки: генератор (как вариант- сварочный генератор)  и сварочный аппарат (TIG+MMA) с баллоном аргона. Хотя баллона может быть и не будет из соображений безопасности.

Далее. Еще хочется иметь на борту оборудование для погружений и подъема чего-нить со дна. Бред, да? Ну тут все с самого начала можно назвать бредом, так что я продолжу:  три скубы и костюма, включая сухой, 6-10 баллонов, компрессор для их набивки, компрессор для наддува в грузоподъемные мешки и сами эти мешки, мощная помпа для откачки больших количеств грязной воды.

Также хочется иметь небольшой верстачок с необходимым инструментом для слесарных работ — болгарку то полюбому надо иметь))

Место для параплана или большого кайта)

3.5. Место под камбуз

Тесная кухня — это злая женщина. Или еще хуже- злой я. Злой я — это совсем никуда не годицца. Поэтому надо большой кухонный стол, плита на солярке — про то, что газ — зло, я уже писал, но могу повторить еще раз: ГАЗ- это ЗЛО:



и еще раз:



Это хорошо если такое случится около берега. А если в океане? Поэтому плита только на солярке. И обогреватели тоже.

Также нужен специальный экономичный холодильник- ему тоже нужно место.

Напорная установка и бак для пресной воды — пока не могу понять, какого объема- думаю от 500 до 1000 литров, наверное.

Коль уж речь зашла о баках — надо еще упомянуть о фекальном танке — хотя это не совсем кухонная тема)) Так вот- фекальный танк литров на 300-500 — это норм? Или перебор, как вы думаете? К танку  — соответствующая помпа, но она места вроде не занимает..

4. Парусное вооружение

Экспедиционная лодка- это все-таки не прибрежный мотосейлер, а парусник, который должен нормально и далеко ходить без мотора. Хорошо бы чтобы управляться с парусами можно было в одиночку. Тут как бэ начинает мелькать призрак бизань-мачты, но иметь две мачты почему-то страшно.  Парусное вооружение — это то, о чем я сейчас вообще не имею никакого представления. На форуме Катеров-и-Яхт была создана соответствующая тема, однако никто в ней не обосновал, что две мачты упрощают жизнь. Поэтому я вижу одну. Возможно- с гафельным вооружением.

5. Разное

Разное и прочее, не вошедшее в рубрики выше:

- Кормовая и носовая подрульки;

- Два радара — маложрущий и многожрущий. Хотя может и перебор;

- Бортовая электроника должна включать АИС и прочие средства, призванные воспрепятствовать наезду на нас океанских гигантов;

- Не уверен что нужен ветрогенератор — эта вертлявая фигня всегда у всех ломается, как и бушприт;

- Два якоря спереди и мощные кнехты чтобы была возможность заякориться сзади;

- Кран для тузика и скутера; возможно это будет хитровыдуманная конструкция, на которой обычно висит тузик (вообще, не знаю, насколько это хорошее место для тузика в шторм- болтаться будет ведь страшно и оторваться может):

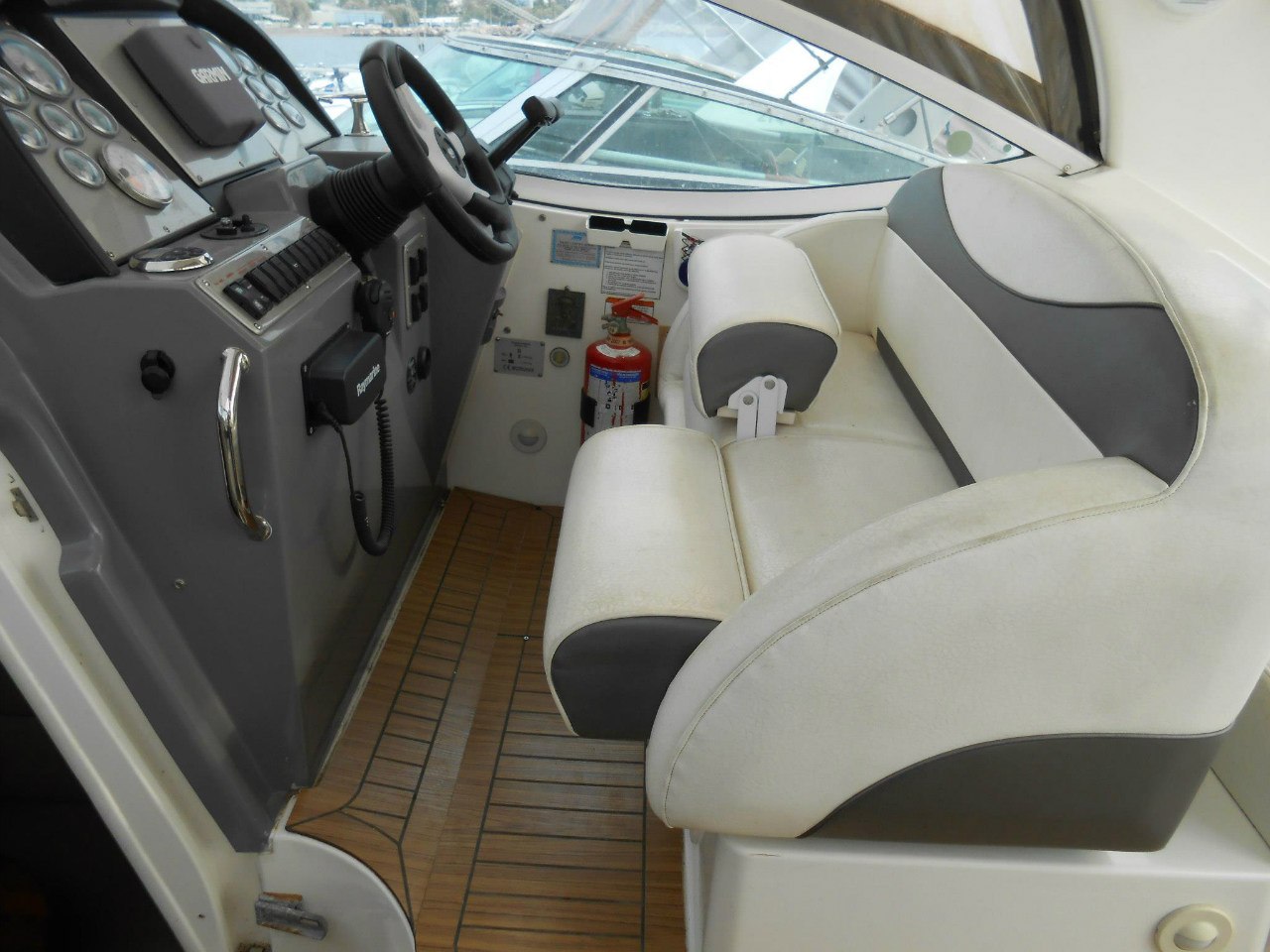

- Совсем мелочь- сидушка у штурвала- надо обязательно сделать диван чтобы можно было умащиваться вдвоем — а тож жену то любимую надо когдато обнимать)) Какаято вот такая сидушка:



еще бы хорошо чтобы она на 180 градусов инвертировалась, чтоб можно было на стоянках сидеть лицом к народу..

- рассматриваю вариант самодельного гидрогенератора на базе готового генераторного блока, однако делать еще один дейдвуд не хочется, а хочется чего нибудь попроще- например- буксируемое устройство или съем вращения с дополнительного шкива на фланце редуктора. Интересно, насколько вредно или наоборот- безвредно- постоянное вращение редуктора винтом при ходе под парусом?..

Максим Тукало
« Последнее редактирование: 31.07.2018, 22:43:48 от bigbird »
